光伏支架连接件冲压技术规范
信息来源：www.dgspe.com 发布时间：2025.05.04
光伏支架连接件冲压技术规范
一、材料要求
1. 基材选用Q235B、Q345B等碳素结构钢或铝合金，厚度公差±0.1mm；
2. 材料表面应无划痕、氧化皮及明显缺陷，抗拉强度≥400MPa；
3. 镀锌层需满足GB/T 13912标准，双面镀锌量≥60g/m²。
二、冲压工艺规范

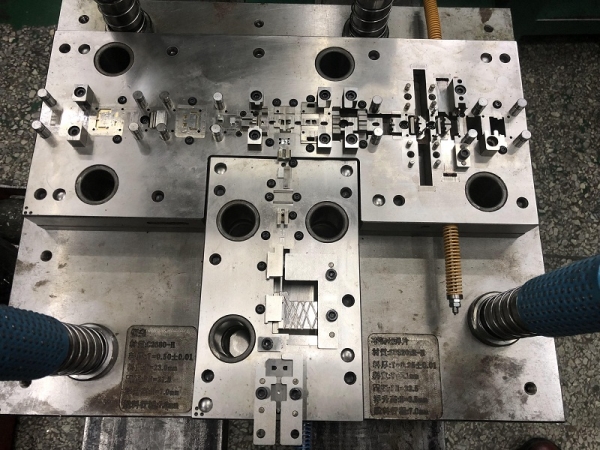

1. 模具要求
- 采用Cr12MoV合金钢模具，硬度58-62HRC
- 冲裁间隙控制在材料厚度的6%-8%
- 模具寿命≥50万次
2. 冲压工序
- 落料精度±0.15mm，毛刺高度≤0.05mm
- 冲孔定位误差≤±0.2mm，孔径公差±0.1mm
- 折弯角度误差±1°，R角半径≥2倍料厚
- 成型后平面度≤0.5mm/300mm
三、质量控制
1. 尺寸检测：使用三坐标测量仪抽检，关键尺寸全检；
2. 表面质量：目视检查无裂纹、压痕，镀锌层附着力划格试验合格；
3. 力学性能：抽样进行盐雾试验（1000h无红锈）、抗拉试验（≥设计值120%）；
4. 装配验证：与支架系统试装，配合间隙≤1mm。
四、包装储运
1. 防锈油涂覆后PE膜真空包装；
2. 纸箱承重≥50kg，内衬EPE缓冲材料；
3. 存储环境湿度≤60%，避免酸碱腐蚀。
（注：本规范涵盖材料选择、工艺参数、质量检测等环节，适用于光伏支架连接件的批量冲压生产，可根据具体产品结构调整工艺参数。）
上一条：智能家电微型五金冲压件公差控制
下一条：没有了
